產品展示

無縫高壓氣瓶生產線

無縫高壓氣瓶生產線
產品名稱:無縫高壓氣瓶生產線
產品編號:
詳細說明:

一、概述

本套流水線是專為壓縮天然氣氣瓶和工業氣瓶批量生產所設計的一套自動連續生產線。

氣瓶建線(一條完整生產線)需813個月,規模在年產量25萬支,以工業用鋼瓶和車用天然氣鋼瓶為主,形成規模后,根據市場前景可利用此線生產環纏繞氣瓶內膽,增加部分纏繞設備即可生產環纏繞氣瓶。中國工業的發展呈穩步上升趨勢,工業用氣瓶需求量與日劇增,市場潛力很大,對于國外,雖然國際金融危機給很多國家造成經濟滑坡,但工業氣瓶的國外訂單依然很多,所以按照氣瓶制造企業發展的方向,工業氣瓶作為常規產品在市場上占有一定的份額,它可以維系企業正常運轉,給企業帶來一定的收益;新能源汽車是當今時代的主題,一個發展趨勢,保護環境人人有責,改善汽車尾氣排放污染是全球性的話題,很多國家已經采取了相應的鼓勵政策,作為汽車動力能源,首推氫燃料(氫氣和氫氣混合物)和天然氣,高壓氣瓶作為氫燃料和天然氣的承裝載體,其發展潛力是不容忽視的。中國在這方面也做了很多工作,目前中國已初步形成以"西氣東輸、海氣登陸、海外進口、壓縮天然氣"四個氣源為主體的天然氣發展框架。我國西氣東輸工程年輸氣量120億立方米;中國南海、渤海、東海的海上天然氣規模將達到100億立方米/年。2012年中國將普及新能源汽車,天然氣汽車的配備將占汽車年生產總量的25%以上,而且要逐年遞增。國外目前的需求量很大,由其是中東地區,天然氣儲備雄厚,每年在中國采購的天然氣氣瓶在200萬只以上,隨汽車產業的發展趨勢,以氣代油,舊車改造,天然氣汽車將在全球普及,按照各國天然氣加氣站的建成速度,全球經濟復蘇后,天然氣氣瓶的需求量將供不應求。所以氣瓶企業的發展定位目標應在天然氣高壓氣瓶上。

本方案是根據多位工程師共同討論而且已付入實施的設計方案。



工藝流程

下料——加熱封底——凹底成型(天然氣瓶無)——銑底——加熱收口——調質處理——外拋丸——探傷——平面鉆孔——螺紋加工——封頭打磨——稱重——水壓試驗——烘干——二次外拋丸——輥字——內拋丸——氣密試驗(工業氣瓶無)——鑲頸圈(天然氣瓶無)——噴涂——上瓶閥——水密試驗——成品包裝

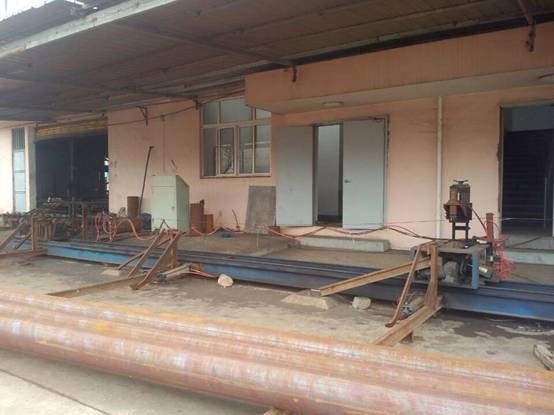

一、 自動切管機QG-2

  1. 1. 設備圖片(僅供參考)

2




2、設備參數

序號

項 目

基本參數(mm)

1

最大切割直徑

Φ500

2

最小切割直徑

Φ100

3

最長切割長度

15000

4

等離子切割機

100A

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

15KW

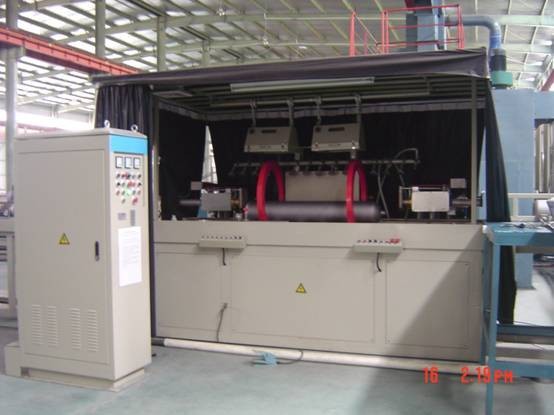

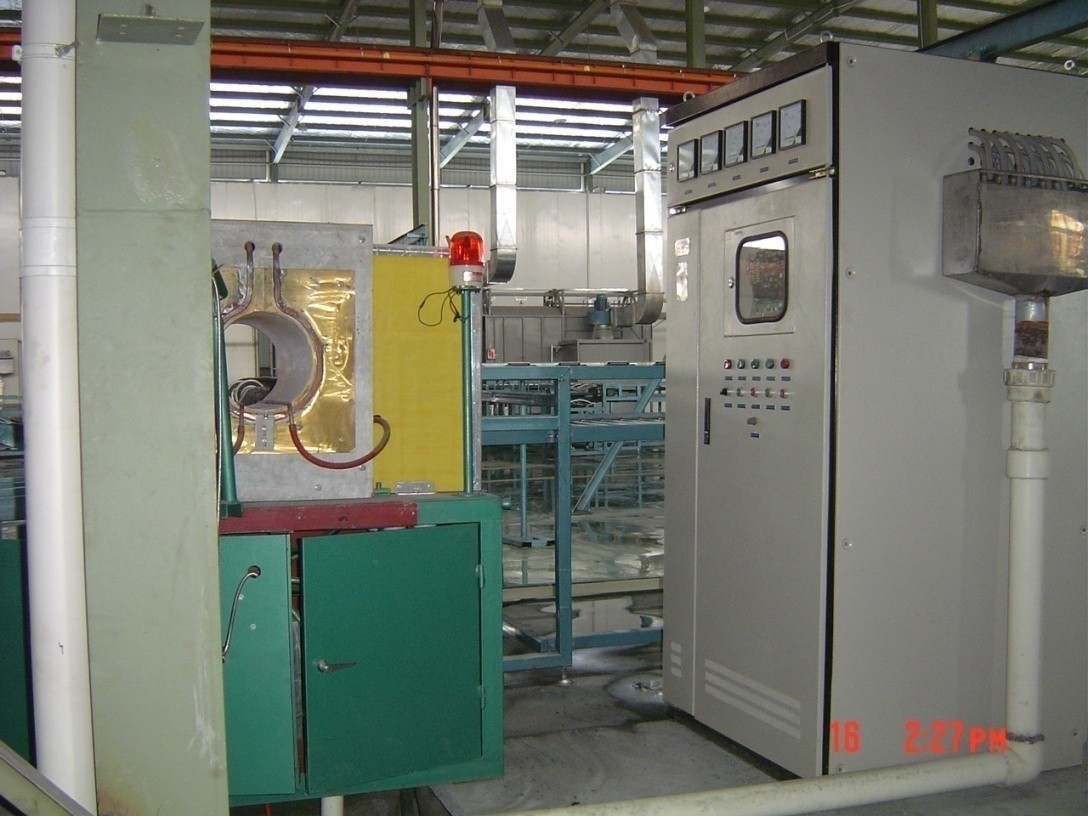

二、 中頻加熱電源 JR-300

  1. 1. 設備圖片(僅供參考)

undefined






  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ450

2

最小直徑

Φ100

3

最長長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

200KW



三、 刮板機(收底)SD-300

  1. 1. 設備圖片(僅供參考)

undefined


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ406

2

最小直徑

Φ325

3

最長長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

120KW









四、 洗底機

  1. 1. 設備圖片(僅供參考)



undefined


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ406

2

最小直徑

Φ325

3

最長長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

20KW

五、 頂底機 DD-200

1、 圖片(僅供參考)

4


2、 參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ406

2

最小直徑

Φ325

3

最長長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

30KW

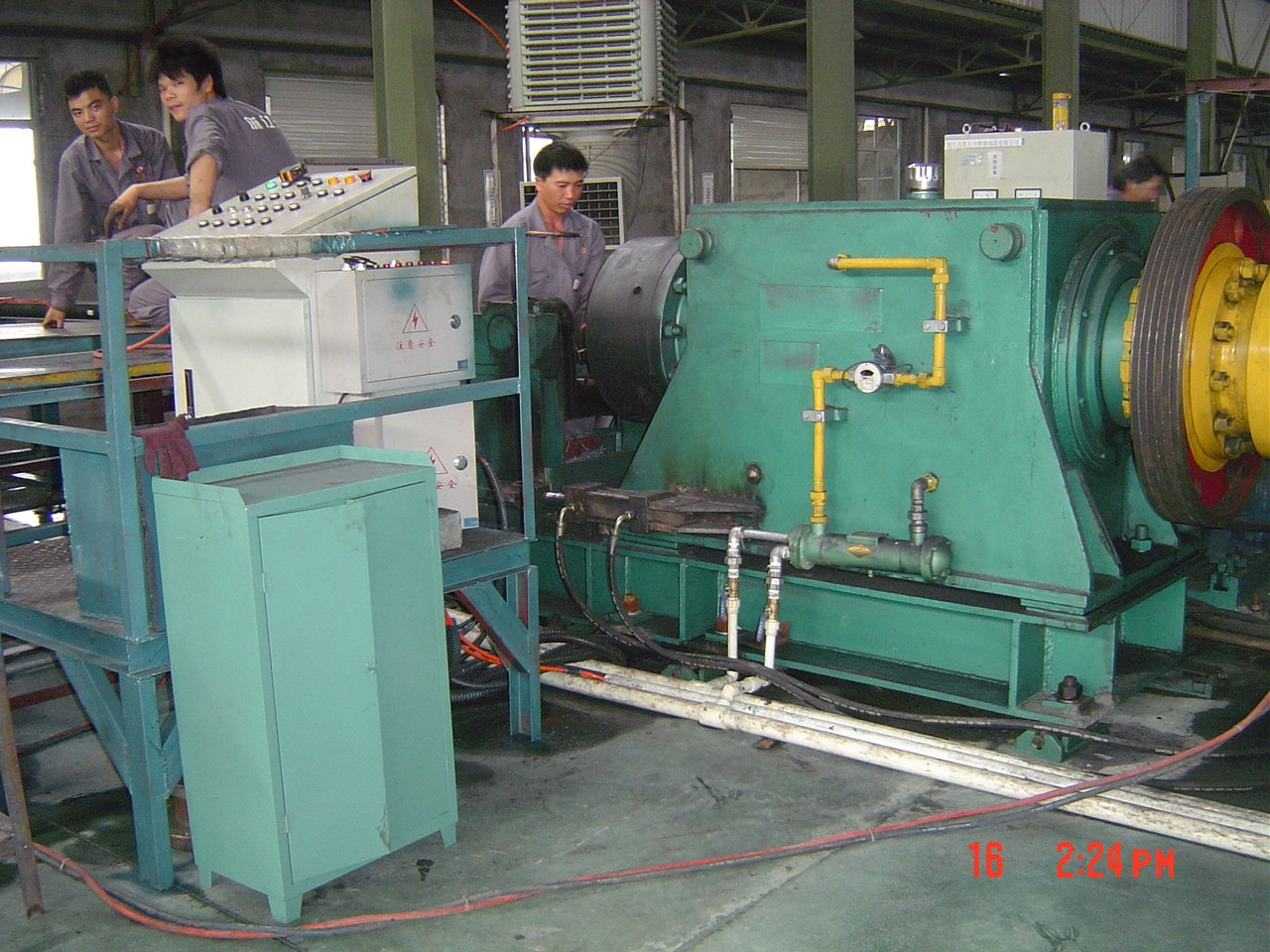

六、 刮板機(收口)

  1. 1. 設備圖片(僅供參考)

undefined


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ406

2

最小直徑

Φ325

3

最長長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

120KW

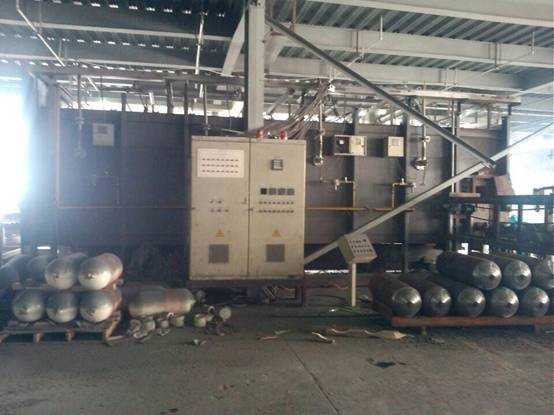

七、熱處理生產線 QCL-2

  1. 1. 設備圖片(僅供參考)

undefined


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ450

2

最小直徑

Φ200

3

最長焊接長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

60KW

8

加熱方式

顆粒加熱



七、 磁粉探傷生產線

  1. 1. 設備圖片(僅供參考)

undefined


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ450

2

最小焊接直徑

Φ325

3

最長焊接長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

20KW

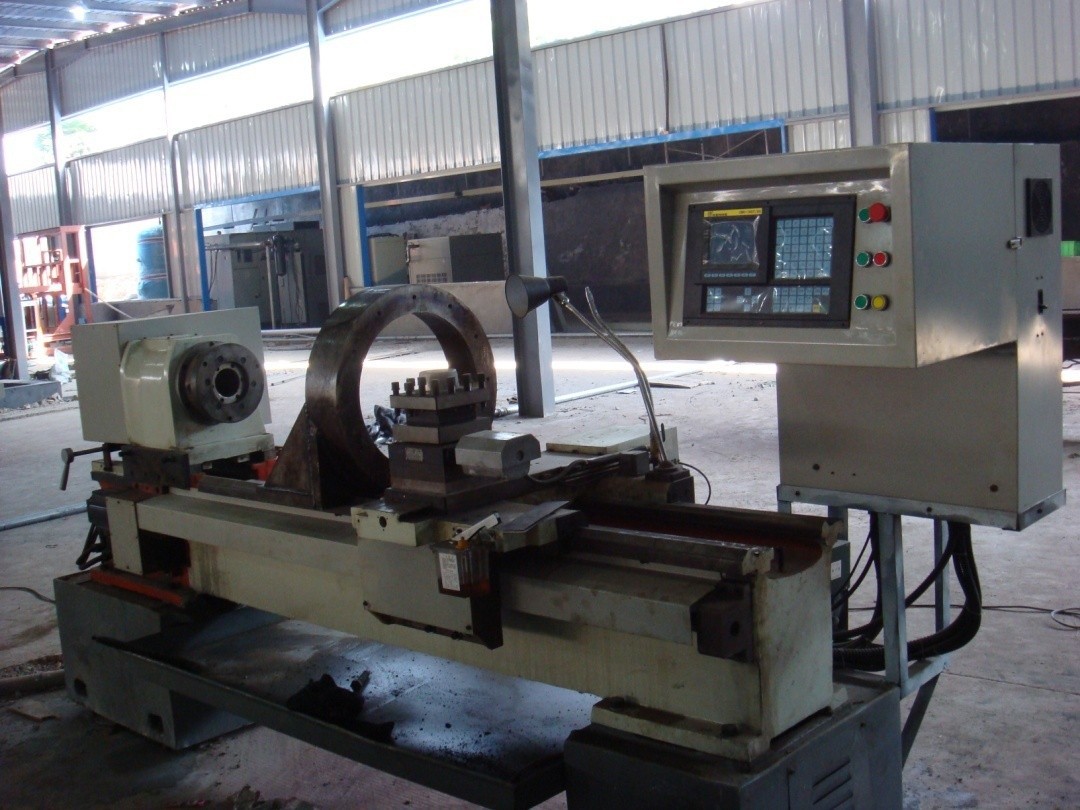

八、 數控絲口加工機床 SKJ-2

  1. 1. 設備圖片(僅供參考)

undefined

undefined


2、設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ406

2

最小焊接直徑

Φ325

3

最長焊接長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

20KW

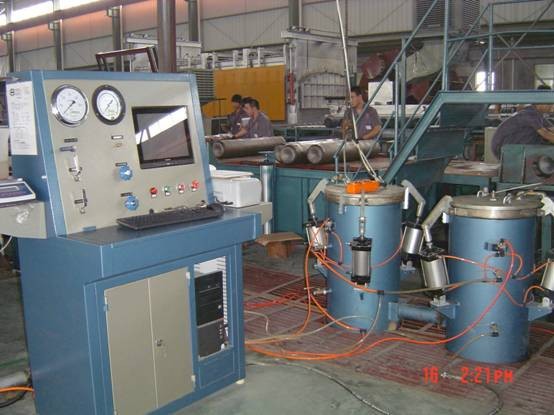

九、 水壓試驗機 SY-3

  1. 1. 設備圖片(僅供參考)

undefined


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ406

2

最小直徑

Φ200

3

最長長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

15KW

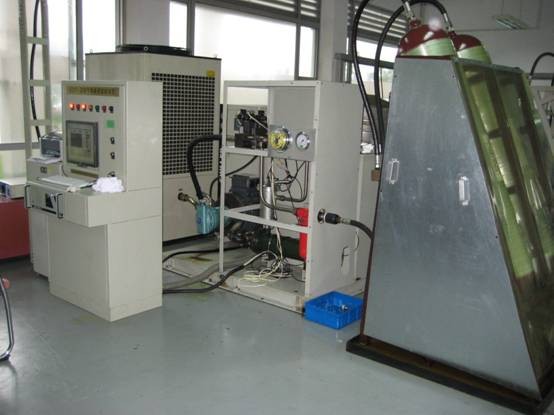

十、 疲勞試驗機 SY-3

1、 設備圖片(僅供參考)

undefined




2、 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ406

2

最小直徑

Φ200

3

最長長度

2000

4

最大試壓壓力

40MPa

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

18KW



十一、內拋丸生產線NPW-2

  1. 1. 設備圖片(僅供參考)

13


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ500

2

最小直徑

Φ100

3

最長長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

25KW

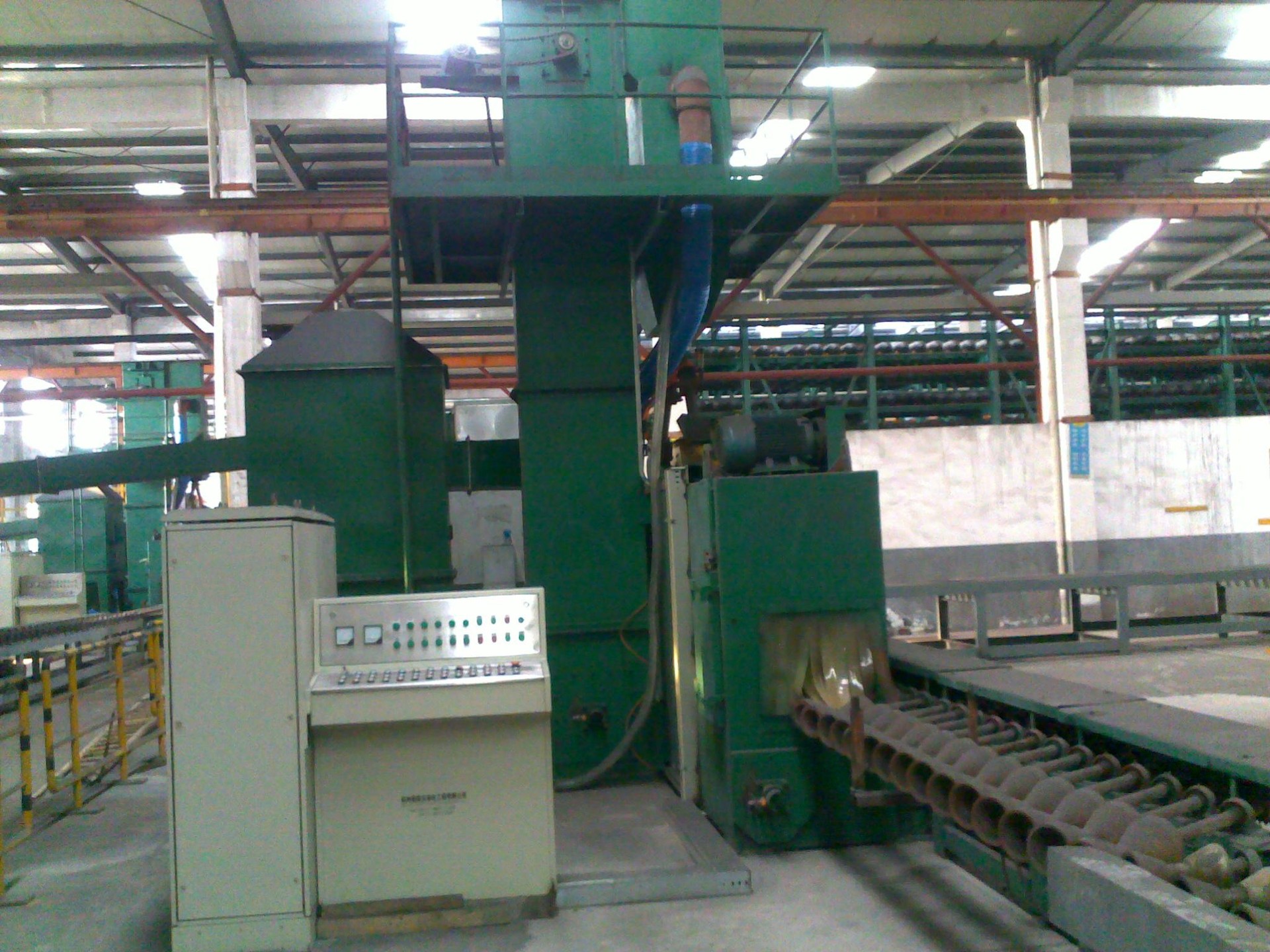

十二、外拋丸生產線WPW-2

  1. 1. 設備圖片(僅供參考)

14


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ450

2

最小焊接直徑

Φ200

3

最長焊接長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

40KW

10

林肯350-CO2焊機

3

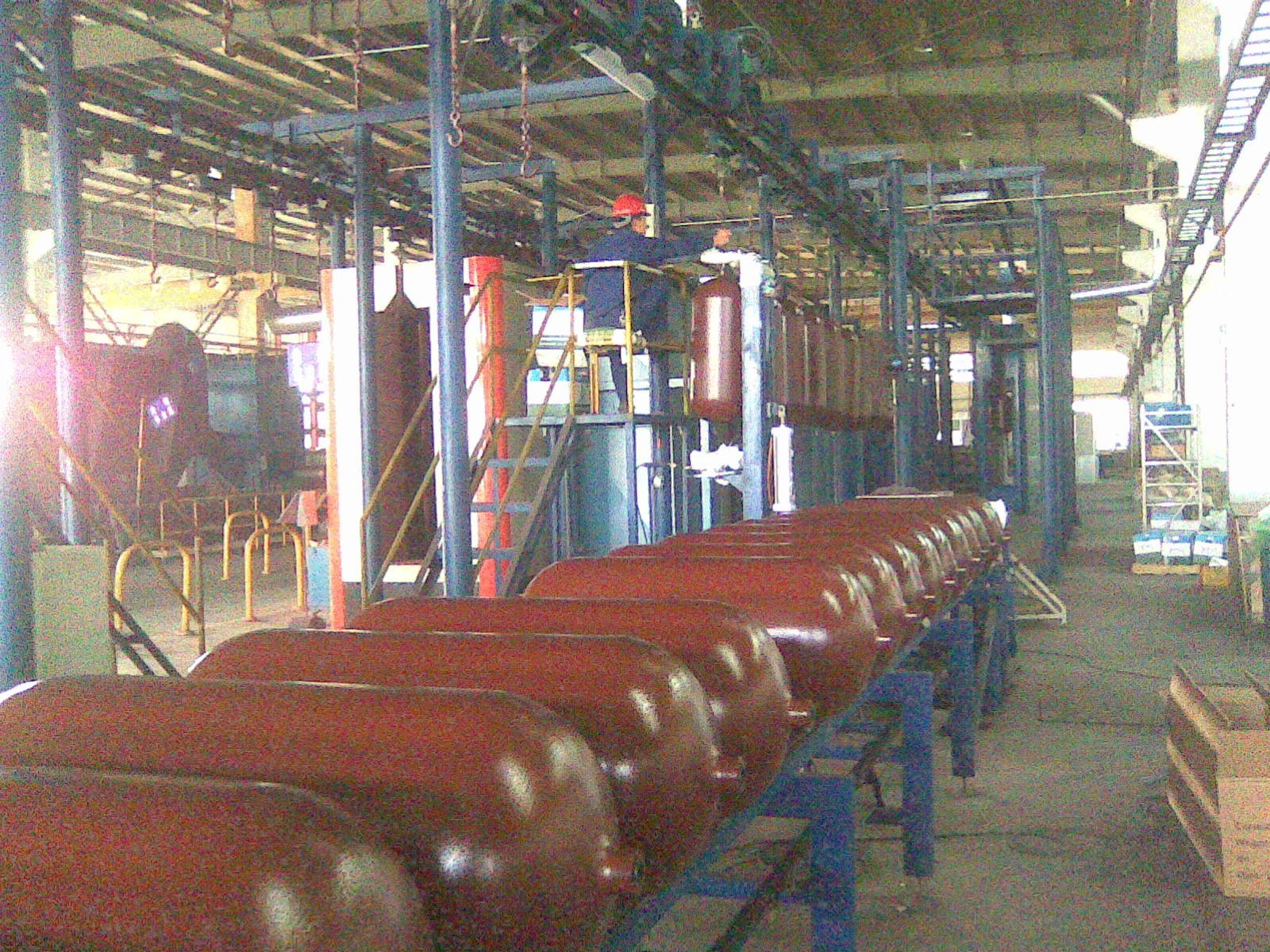

十三、噴塑生產線 PS-I

  1. 1. 設備圖片(僅供參考)

15


  1. 2. 設備參數

序號

項 目

基本參數(mm)

1

最大直徑

Φ500

2

最小直徑

Φ200

3

最長長度

2000

5

額定輸入電壓

AC380V 3

6

頻率

50HZ

7

額定輸入容量

25KW

8

加熱方式

顆粒加熱

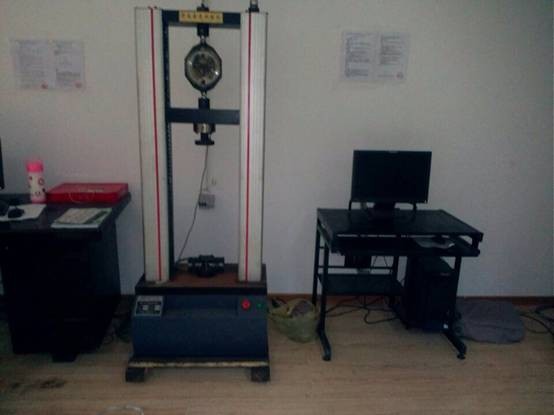

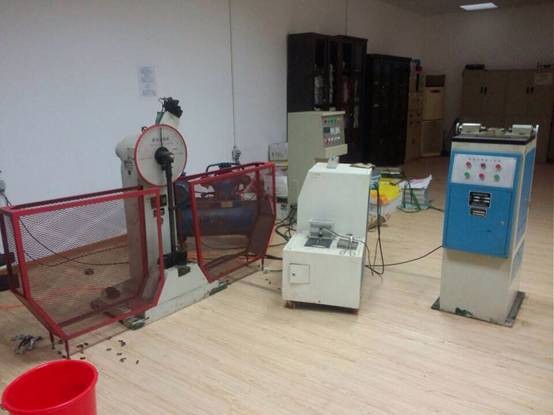

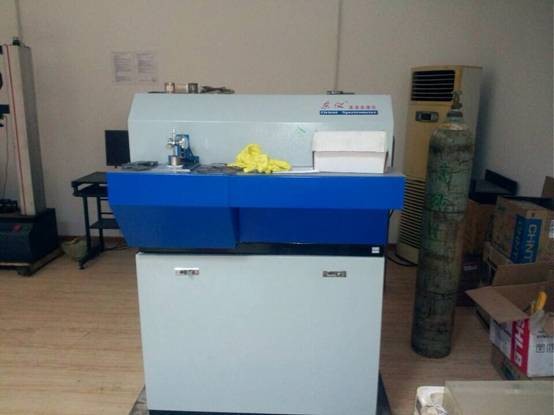

十四、檢測設備

  1. 1. 水壓爆破機
  2. 2. 設備圖片(僅供參考)

16


  1. 3. 水壓爆破機
  2. 4. 設備圖片(僅供參考)

17

18

19

20



十五、設備布局圖

21


上圖是我們已建成投產的廠家圖片

22

收口機

23
多層架

24
螺紋加工機

25
鋼印機

1
外測法

7
磁粉檢測

3
外拋機

5
涂裝線

4
物流線
